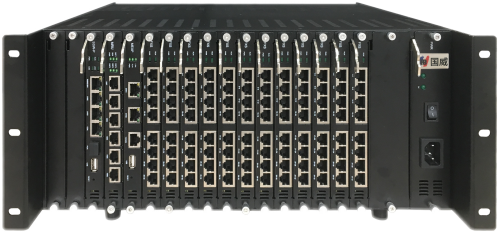

国威HB3000数字IP程控交换机-2688模拟+2000IP

2：支持：SIP、UDP、TCP、PSTN、IMS、NGN、RFC2833、Inband等协议。
3：支持：G.711a/u、G.726、G.729等音频编解码。
4：支持：H.261、H.263、H.264、T.30、T.38、等视频编解码，支持传真、语音视频通话。
5：支持FXO、IMS、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、VOIP、Q.SIG等信令中继接入，支持信令跟随。
6：语音业务包含：语音业务：电脑管理、录音业务、呼叫中心坐席、PMS酒管接口、计费业务、语音叫醒、语音信箱、彩铃业务、灾难逃生、ACD队列、一号通、IVR语音导航、本机号码查询、主叫号码识别显示、主叫号码显示限制、无条件呼叫前转、遇用户忙呼叫前转、遇无应答呼叫前转、盲转、询问转、呼叫等待、呼叫保持、呼叫驻留、三方通话、拍叉权限、缩位拨号、呼叫限制、分机组限拨、黑名单、白名单、通话限时、免打扰、话机登出、同组代答、指定代答、立即热线、延时热线、同振业务、顺振业务、一机多号、中继专用、群呼。等语音业务。

配置规格：







设备参数



国威HB3000数字IP混合型通信设备参数：
1：主机采用双核ARM高性能CPU铁壳机架式、单框支持384内外线混插模块、支持2000IP注册用户、300语音并发、16E1、最大级联支持2688路模拟语音用户、支持双主控冗余热备、双电源热备、支持热插拔。
2：支持：SIP、UDP、TCP、PSTN、IMS、NGN、RFC2833、Inband等协议。
3：支持：G.711a/u、G.726、G.729等音频编解码。
4：支持：H.261、H.263、H.264、T.30、T.38、等视频编解码，支持传真、语音视频通话。
5：支持FXO、IMS、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、VOIP、Q.SIG等信令中继接入，支持信令跟随。
6：支持1个WAN口，2个LAN口，1个Console口，支持路由器功能，路由并发带宽可自由调整，并预留PON的GPON光钎口模块插槽，用于扩展运营商的光钎对接，具备RUN、LINK、PWR、LOS、PESET系统运行指示灯运行情况显示功能，。
7：支持16时隙可配置为传输数据和传输信令2种模式,支持动态抖动缓冲区（JITTER　BUFFER）语音侦测（VAD）回音消除舒适背景噪音生成（CNG)。
8：支持系统运行中，CPU、内存占用超过设定警戒阀值、系统备份失败、拨号异常、数据库连接失败、长时间未收到录音文件等，系统自动向预设邮箱推送邮件警报功能，确保系统良性运行。
9：支持所有的外线、内线都具备录音功能，并通过系统可快速的查询外线或者分机的录音文件，并具备年报、季报、月报、日报的语音通话录音分析系统。
10：支持32方免费电话会议系统，会议系统具即时会议、会议桥等功能，最大可扩展至128方。
11：支持基于椭圆曲线的RTP媒体双向加密技术，内核与硬件的QoS设计，通过硬件设计提供最佳的流量和队列控制机制，保障语音数据包的传输优先级别。
12：电源：AC 100V ～240V 50/60Hz。
13：功耗：300W。
14：重量：30KG。
15：尺寸：443mm x360mm x 189mm
16：语音业务包含：语音业务：电脑管理、录音业务、呼叫中心坐席、PMS酒管接口、计费业务、语音叫醒、语音信箱、彩铃业务、灾难逃生、ACD队列、一号通、IVR语音导航、本机号码查询、主叫号码识别显示、主叫号码显示限制、无条件呼叫前转、遇用户忙呼叫前转、遇无应答呼叫前转、盲转、询问转、呼叫等待、呼叫保持、呼叫驻留、三方通话、拍叉权限、缩位拨号、呼叫限制、分机组限拨、黑名单、白名单、通话限时、免打扰、话机登出、同组代答、指定代答、立即热线、延时热线、同振业务、顺振业务、一机多号、中继专用、群呼。等语音业务。





特色功能

国威HB3000参数性能

硬件配置	说明
主处理器	高性能ARM CPU内存：512M  Flash：512M
信令和协议	VoIP协议：SIP协议，网管协议：SNMP、TR069，支持信令：SS7、R2、PRI
语音编解码	G.711U，G.711A、G.723、G.729、iLBC
DTMF	RFC2833、SIP Info,Inband
传真业务	支持T.30、T.38，支持传真透明传输，保证传真的可靠传输
语音处理	支持动态抖动缓冲区（JITTER　BUFFER）语音侦测（VAD）回音消除 舒适背景噪音生成（CNG）
语音邮箱	最大200小时
电话会议	默认支持32方电话会议系统、可扩展。
录音功能	采用专业级服务器版录音功能，所有端口可录音，满足不同环境的需求。
企业组网	国威HB3000主要为企事机构、行业、政府提供语音常用补充业务及增值业务，具有呼叫控制和处理、冗余路由等多种功能特性。
支持SIP终端话机	SIP多媒体终端，普通SIP硬终端 ，SIP软终端
支持模拟终端话机	国威HB3000不仅支持模拟电话，还支持宽带语音通信，作为SIP协议为基础的小型软交换设备。
支持POTS终端话机	支持与国威HB3000连接的POTS话机 ,支持与SIP IAD连接的POTS话机
IMS业务	支持接入IMS网络，可代理国威HB3000系列下的用户以及通国威HB3000系列跨接的传统PBX用户向IMS注册，使用户可以享受IMS各项业务。
呼叫统计	支持详细呼叫记录CDR，统计呼入、呼出、局内、出局、长途和本地话务信息用户呼叫统计、部门呼叫统计
路由处理	呼出路由：呼出路由属性包括企业内部，市话，国内长途和国际长途。呼入路由 ：模拟中继/FXO接入时，设置呼入策略被叫号码识别 ：允许根据呼入的DNIS，采用不同的呼入策略。该功能通常用于拥有多个路由策略的分机号码，策略路由：支持路由备份，支持分时段路由
号码变换	支持对主被叫号码进行插入/修改/删除操作，支持基于中继的号码变换
拨号规则	支持数图配置，支持基于路由的拨号规则
视频通话	支持H.263、H.264视频编码，支持点对点视频通话
数据功能	支持静态IP、DHCP Client、PPPoE，WAN子接口，支持路由模式、桥接模式DDNS、静态路由、NAT、端口映射、uPnP、虚拟域名、ALG、DNS、NTP、DHCP服务
上网行为管理	QoS策略宽带策略
安全特性	支持分角色权限的控制和管理。支持基础防火墙功能，支持VPN业务IPSEC、PPTP模式IP/MAC绑定、ARP防攻击DDoS防护：Ping of Death、Teardrop、TCP Flood 、UDP Flood、Traceroute 、IP Spoofing、Port Scan、WINNUKE Attack
管理特性	提供WEB管理界面，支持自助服务，支持TR069和SNMP管理协议 提供系统工具、告警管理、日志管理
局内呼叫	国威HB3000局内用户可作为主叫或被叫相互进行语音通话；
窄带局间呼叫	国威HB3000可以通过PRI、R2、SS7中继与PSTN或传统 PBX互通；
宽带局间呼叫	国威HB3000可以通过SIP中继与其它IPPBX、NGN或IMS互通。
电源和功耗	电源：交流输入额定电压范围100V a.c.～240V a.c.；50/60Hz、功耗：最大180W
环境要求	工作环境温度 0℃～40℃，环境相对湿度 5%～90%，海拔 3000m以内性能无下降，大气压力 86KPa~106KPa，防尘 空气中微粒的浓度小于180毫克/m3

设备优势



优势	说明
先进性	VoIP技术作为下一代的语音技术正逐步取代传统的电路交换方式，是未来电信发展的方向；
易部署	国威HB3000将所有模块集成在一个服务器设备里，方便企业部署；对于分支机构较多的企业，国威HB3000系列的可以进行统一配置，实现内部互联互通，高保密，沟通更加方便。
易扩容	可直接通过软系统扩容，不用再布模拟线，只要有网络的地方，就可以通过IP话机连接，完成扩容。
易操作	促进语音、视频和数据三网合一；
易管理、维护	国威HB3000提供了Web管理界面，简单易操作，可实现本地和远程的通信架构管理；支持集中网管，集中网管可同时管理多台国威HB3000，支持国威HB3000的集中配置与升级功能。
易升级	国威HB3000系统采用Linux操作系统，具有兼容性好，定制灵活等优势，为系统后期升级提供了方便的开发接口；
易扩展	基于IP的开放式构架，具备良好的可伸展性和可升级性，便于项目的分期投资，适应企业目前规模及未来发展，并保证企业投资的长期有效性；国威HB3000融合了开放式软件平台，方便添加增值业务。
高保真	国威HB3000有效地压缩了语音带宽，保证语音质量，节约带宽资源。
易省钱	国威HB3000易维护，易操作，大大节省企业人力资源投资； 模块化的设计，方便以后的扩展，节省了企业日后升级的费用； 基于IP架构设计，降低了企业一次性投资的费用；日后的管理维护简单，降低了企业的OPEX（即资本性支计算公式。CAPEX=战略性投资+滚性投资和CAPEX（即运营本。计算公式:OPEX=维护费用+营销费用+工本(+折旧)）。
易互通	国威HB3000 支持多种协议和编码方式，具有多种接入方式，符合中国IP电话网关设备技术要求和互通规范，具有很强的兼容性，大大方便了客户的组网和升级； 能与多家设备供应商的设备连接可与主流厂商的软电话、IP 电话、VoIP网关、软交换设备、IMS核心网互联互通； 良好的互通性，可与公共电话网、GSM、CDMA互通，通话质量清晰。
IP业务	无缝地接入企业网络，能够在企业网的网关处和部门级网络连接处实施；智能集成防火墙、防DDoS攻击功能；



功能解释

Main System(数字IP系统框架）

系统有效的将数字机模拟用户与IP系统用户完全融合、集中统一管理、通信。共享模拟、数字、IMS等中继分配资源，为用户提供一体化的服务。

SSW Board(主板）

Marvel(USA)双核四总线高性能CPU,512M内存，Falsh 512M,配置网络处理器，线路路由转发,提供双主控、双电源热备，一个语音系统瘫痪，自动检测切换至备用语音系统，确保语音随时畅通，具备数字IP无阻时隙交换功能、具备支持内存，管理平台接入，满足呼叫控制，追踪和数据管理，具备保存正处于通话中的端口的信息。

MRU Board(媒体资源版）

Qos内核设计及椭圆曲线的RTP媒体双向加密技术主板，防攻击，协调将语音时隙、加密、解密传送至各业务板卡，具备数据收集和发散功能。

EXP Board(用户扩展版)

配合系统语音数据库采集用户信息系统，为系统提供语音信号TDM<->IP的相互转换管理，IP语音压缩，提供各种音源及DTMF检测，对系统结构进行系统管理、判断、并为用户提供输入、输入信息。

BKP Board（母版）

连接单元，带数字时分交换矩阵的操作系统的底层板，用于连接、控制单框用户板、中继板、电源板等板卡，提供系统融合。

POWER Board（电源板）

采用磁圈变压、气体放电管等先进的技术，稳定性达到工业级，为系统提供稳定的电压供电，确保系统稳定的运行。

国威HB3000数字IP语音系统的优势

先进性：

国威HB3000采用先进的VoIP融合数字交换机技术，作为下一代的VOIP语音技术正逐步取代传统的电路交换方式，是未来语音行业发展的方向。

易部署：

对于分支机构较多的企业，国威HB3000系列的可以进行统一配置，实现内部互联互通组网，通话效率更高、通话高保密，交流更加方便。

易扩容

HB3000，可通过VOIP扩容IP用户，也可以通过级联方式，扩展模拟用户，还可以通过语音网关方式，将IP转化成模拟用户。对没有部署模拟线路的语音点位，只要有网络的地方，就可以通过IP话机连接，完成扩容。

易操作

国威HB3000系列基于WEB话务台，电脑网页智能傻瓜式的调试，可远程升级至最新版本，预防被盗打，被监听泄密。

易省钱

国威HB3000系列模块化的设计，方便以后的扩展，节省了企业日后升级的费用；基于IP架构设计，降低了企业一次性投资的费用；日后的管理维护简单，降低了企业的OPEX（即资本性支计算公式。CAPEX=战略性投资+滚性投资和CAPEX（即运营本。计算公式:OPEX=维护费用+营销费用+工本(+折旧)）。

易融合

国威HB3000 系列系统支持多种协议和编码方式，具有多种接入方式，符合中国IP电话网关设备技术要求和互通规范，具有很强的兼容性，大大方便了客户的组网和升级；能与多家设备供应商的设备连接可与主流厂商的软电话、IP 电话、VoIP网关、软交换设备、IMS核心网互联互通；良好的互通性，可与公共电话网、GSM、CDMA互通，通话质量清晰。

高保真

国威HB3000系列有效地压缩了语音带宽，保证语音质量，节约带宽资源。

国威HB3000功能介绍

开机自检测冗错功能：
本系统具有强大的自检测功能，能自动测试各部分硬件的故障，并能自动屏蔽损坏的模块，方便用户随时了解系统的使用情况，保证系统的正常运行，必要时还可以通过PC管理软件进行检测，方便维护及检修。

IVR导航

系统支持无级数限制、无时间限制的企业IVR导航，支持对不同特殊行业的各种复杂的语音导航疏导。例如（欢迎致电****，**请按1、**请按2、**请按3.......查号请按0，转人工总机），按1进入**后，又可以按场景分类，比**请按1、**请按2......可以做到细分导流，为用户提供最优的导航路径，提高用户单位的工作效率。

全局录音系统

专业级录音系统，支持管理者在后台录音语音文件的播放、查询、文档导出，等管理工作，为用户管理者提供完整系统录音文件，系统提供录音系统用户的所以通话录音，系统并自动整理、分类出年报、月报、日报等文件，帮助管理者分析问题，有利于提高企业的管理。采取服务器版本的录音系统，具备不可移动性与保密性，是法律认可的有效文件，可以留下有力的通话证据，最大限度的防止扯皮事件。支持录音文件以邮件的方式，推动给指定领导。

电话会议系统

系统默认32方免费的会议系统，支持召集式预约会议、召集式立即会议、主席召集式会议、自行接入式会议，会议系统可扩容至128方。

语音信箱系统

因用户不方便接听电话，或者无人接听，主叫客户可对其语音留言，被叫客户使用带语音留言提示灯的话机终端，可以接收，听取语音留言，避免遗漏重大工作事件。

叫醒服务：
可通过分机自设、总机设置或PC设置的方式设置叫醒，可自录叫醒语言，支持单个叫醒、团队叫醒、最大支持400路叫醒并发。
对接酒管系统

系统采用TCP方式对接酒店PMS系统，之间的消息采用文本方式传输，采用一种简单的"key: value"协议用于已连接的管理客户端和IPPBX之间的信息传递。数据流格式为key: value，由rn分隔，空行（连续两个rn）代表结束。注意：字符串区分大小写，key与value之间除了有字符“：”外，“：”后还有一个空格，还有r值为0x0d，n值为0x0a 。所有涉及中文的配置都转换成utf8格式后发送。
无阻塞通话：
本系统全绳路通话，分机板、外线板、主板均配有多个收号器，发号器，系统采用分布式控制结构，保证所有用户有效使用语音通话。
忙音检测：
本系统具自动检测中继忙音信号功能，当外线用户挂断电话后，系统能立即检测到中继忙音，而对相应中继拆线并释放中继线路，以此防止中继线一直占用，无法再次使用问题。
语音及显示报号：
本系统具有使用语音或用来电显示的方式查询分机号码，方便系统的安装维护，同时也可以查询系统的版本、系统时间。
内部及二次来显功能：
采用全新的来电显示控制技术，可实现内部拨打来电显示，外部来电可准确接收，兼容FSK/DTMF双制式，可任意传送到各振铃分机，包括转移，来电号码同时发送到PC控制软件进行显示保存。
灾难逃生：
为用户提供具备权限的总机输入代码后，本系统内所有分机分机振铃，分机提机后，将听到系统推送的“这是紧急警报，请全体人员立即安全疏散”的预录语音（可自录），减少火灾、地震等灾难来临时造成的人员伤亡，特别适合酒店、井矿、金融等人员集中的场景。
自动呼叫转移（外转外）：
分机可以设置离位（直接）、遇忙、无人接听转移到其他分机、其他外线座机、指定手机上，确保用户不会漏接重要电话。
人工转移功能：
内外线均具有转移功能，具有直接转、征询转等功能，可以转移到分机，也可以转移到分机组，也可以转移到外线上。
强大的PC控制软件：
本系统能实时显示系统各分机的工作状态,显示外线工作状态,包括打入打出,能实时将打入的电话号码显示并记录,系统还可对打入打出的电话号码进行灵活管理。

灵活的设置方式：
本系统可以通过编程分机进行设置也可以通过PC管理软件进行设置，编程分机设置均具有单个或批量的设置指令。
完善的总机功能：
总机有保留、代接、代拨、经理秘书，本IP系统可以配置无个数限制总机，配合总机的遇忙离位转移功能，能满足不同的需求、总机还具有编程设置、强插、强拆等功能。
灵活的分机号码设置（弹性编码）：
本数字IP系统可以设置2至32位不等位分机号码，并存。
分组功能：
本系统可设置多至32组外线组或分机组，供分机呼叫、外线呼入、呼出、转移等使用。
日夜服务功能：
系统内置实时时钟，可根据需求对日夜呼出等级、呼入分机、呼出外线权进行自动切换，具有午餐时间及周末(含周六周日)模式的设置。系统也具有通过总机人工操作切换的功能。
多种呼入值班模式：
包括人工齐振模式、人工轮询振模式、人工排队振模式、本机彩铃模式、呼叫中心（平均话务）模式、电脑话务员等值班模式。各种模式还具有灵活切换的功能，如电脑话务忙时自动转换成其他人工值班模式。
多种拨打外线模式：
除直接出局、间接出局拨打外线，还具有选择外线，预约外线，自动路由、自动转移外线等模式拨打外线的功能。系统在任意模式下均支持话机自动重拨功能。
多种拨打分机方式：
除直接拨打分机号码外，还具有快速拨0到总机，拨单键号到分机（或分机组）、预约拨打分机、拨打分机组等功能。
单键拨号导航：
内部呼叫及电脑值班拨号均可以采用单键拨号方式，也就是可以设置除出局、分机等特殊字头外的单键号码能对应某个分机或分机组，拨号时仅需拨一个号码就可以。
代接功能：
本系统其他分机响铃可通过本机代接，不必到响铃分机上接听，有多种代接方式，包括代接分机、代接外线保留、代接特定外线，可以满足各种需求。
分机限制功能：
系统可设置限制分机拨打外线的等级、拨打外线的时间，限制分机拨打某些外线，限制分机代接，限制分机不可以拨打内部分机、不可以转移等权限，也可以设置分机免打扰等，同时分机具有分机密码锁功能，在不使用情况下将分机锁定。
三方通话：
用户可通过系统进行两分机一外线的通话，也可通过外线呼入再转另一条外线呼出，进行两外线一分机（包括两外线单独通话）的操作。
外线通话灵活切换：
在与外线通话过程中有其他外线或门口机及分机呼叫，均可用简单的操作将现有的外线进行保留，并自动代接其他呼叫进行通话。
缩位拨号功能：
本系统可预存公共外线号码，分机无需记住外线号码，只要记住外线号码代号就能快速拨打外线号码。
随身密码：
本系统可设置密码账号，对应不同的等级，使用随身密码在任意分机拨打出去的电话均记录在此个人随身账号上。
分机热线功能：
任意分机可以设置提机自动拨打总机。
电话路由选择功能：
系统能根据设置灵活地自动采用最优资费的外线，这样可以同时使用不同运营商的中继外线，从而可以大大节省电话费用，系统最大可以设置4组特殊中继一组普通中继，每特殊中继通过16组8位字头进行判断。
IP拨号功能：
可以设置四组不同的长途IP号码对应不同的外线号码或中继线（配合路由功能），极大方便用户的使用。
断电记忆：
系统遇上停、断电，本机所设定的原有功能保持不变，再次通电后，不必再重复设定，即可按原来设定的功能来使用。
远端维护功能：
本机支持远端维护，进行远端编程﹑检测及维修，方便用户安装、调试，使用户得到及时有效的服务。
超强的防雷功能：
内外线接口均具有完善的防雷电路，并提供地线接口。



槽位排列

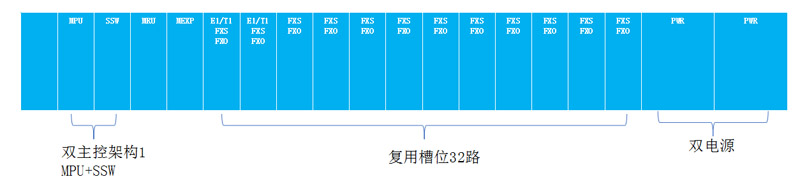

国威HB3000槽位排列图示


HB3000共有21个槽位，槽位从左侧第一个开始。
Main System(软系统框架）
槽位1配置MPU主控板
槽位2配置冗余MPU主控板
槽位3配置SSW系统交换板
槽位4配置MRU资源管理板
槽位5配置EXP用户扩展板
槽位6-17支持配置E1/T1数字中继板、FXS模拟用户板、FXO模拟外线板
槽位18-19配置PWR电源板
槽位20-21配置双电源冗余PWR电源板
SSW-IP语音交换板、PWR：电源灯、RUN：运行灯、WAN/LAN1、LAN2、LAN3、CONSOLE、USB、RESET。
EXP-用户扩展管理板：PWR：电源灯、RUN：运行灯、LINK：连接状态指示灯、ETH1、ETH2、CONSOLE、USB、RESET
MRU-系统资源管理板：PWR：电源灯、RUN：运行灯、DSP1: DSP1在位指示灯、DSP2: DSP2在位指示灯、DSP3: DSP3在位指示灯、DSP4: DSP4在位指示灯、HW1、HW2、HW3、HW4、HW5、HW6
